Pipa LSAW

Pipa-diaméterna gedé-badag, pameuntasan walungan, dermaga jeung pondasi jero jarang ngagunakeun pipa nu sarua jeung boiler atawa jalur prosés pondok. Di dieu, désainer biasana nelepon pikeunLSAW (Longitudinal Submerged Arc Welded) pipa baja, sabab ngidinan aranjeunna ngagabungkeunpiring lega, ketebalan témbok beurat tur lempeng -welds kelim nu gampang pikeun nalungtik tur ngalacak.

Octal Pipe museurkeun kana jenis ieu karya. Urang nyadiakeunpiring -pipa LSAW dumasar kana prosés JCOE kalayan las SAW dua kali -sisi, nutupanAPI 5L Kelas B-X100 sareng sasmita struktural anu cocog. Diaméter ti400–1626 mmsarta ketebalan témbok nepi ka75 mmngidinan hiji rentang LSAW nutupangaris batang, headers stasiun, tumpukan lepas pantai jeung mains cai badag, ku kituna anjeun teu kudu ngatur pabrik béda pikeun tiap bagian tina proyek.

Ciri diménsi

Bahan Kelas jeung Klasifikasi

Pipa Oktal nyayogikeun pipa LSAW saluyu sareng spésifikasi pipa -pipa sareng tekanan{1}}diakui. Standar umum anu kami dukung kalebet:

• API SPEC 5L (PSL1 / PSL2)- Pipa jalur pikeun transmisi minyak, gas sareng cai; CVN, HIC / SSC ku proyék.
• GB / T 9711-2017– Industri minyak bumi jeung gas alam-Pipa baja keur angkutan pipa (L245–L555).
• ISO 3183 (dina pamundut)– Standar pipa -jalur internasional diharmoniskeun sareng API 5L.
• ASTM A671 / ASTM A672– Pipa EFW/SAW pikeun jasa tekanan atmosfir ka luhur -, suhu sedeng nepi ka luhur.
• GB / T 3091-2015– Pipa baja las pikeun -layanan cairan tekanan rendah (pikeun aplikasi sipil/utilitas anu ditunjuk).
• SY / T 5037-2018- Pipa SAW pikeun cairan biasa(pikeun alternatif SSAW lamun dieusian).
• Standar domestik & internasional tambahan– misalna, CSA Z245.1, proyék haseum -sarat jasa (NACE MR0175/ISO 15156 pilihan bahan), jeung pihak katilu -inspeksi 3.2 bisa diatur.

Sertipikat uji pabrik (EN 10204 3.1 / 3.2) sareng rékaman NDT lengkep sayogi sareng unggal kiriman.

• Persiapan piring → panggilingan tepi
• Ngabentuk (JCOE atanapi UOE)
• Tack las + internal / éksternal SAW
• UT/RT (lamun dieusian)
• Ékspansi + straightening + tungtung beveling
• Hydrotest + inspeksi ahir (lamun dieusian)

LSAW Pipe Line Produksi Controls

Persiapan Bahan Baku

• Panas -piring/coil gulung ti pabrik mumpuni dina pamariksaan asup anu ketat
• Permukaan dipariksa ku partikel magnét / pamariksaan visual pikeun ngaluarkeun laminasi sareng cacad permukaan
• Komposisi kimia diverifikasi pikeun cocog sareng API 5L / kelas proyék anu diperyogikeun
• -tekanan luhur cai descaling pikeun mastikeun beungeut baja beresih saméméh ngabentuk jeung las

Ngabentuk Téhnologi

• Precision uncoiling na leveling pikeun nyaimbangkeun bentuk plat
• Ngalempengkeun hidrolik sareng ngabentuk servo-dikontrol pikeun diaméter pipa anu akurat sareng buleud
• Digital ngalipet / kontrol alignment ujung tetep weld gap seragam sapanjang panjang pinuh
• Prosés ngabentuk dioptimalkeun pikeun ngahindarkeun weld kelim "bulging" na mismatch di gabungan

Prosés las

• Efisiensi tinggi -stasiun las otomatis pikeun root na fill pass
• Multi{0}}kawat las busur submerged (4-5 kawat) pikeun ngahontal penetrasi pinuh jeung laju déposisi tinggi
• Las kontinyu, pinuh -panjang pikeun ngamankeun integritas gabungan dina pipa LSAW panjang
• Dina-parameter las ngawaskeun sareng ngarékam pikeun ngalacak kualitas las

Uji Coba Non{0}}Ngaruksak

• Uji ultrasonik otomatis (UT) dina kelim las sareng logam dasar anu caket
• 100% X-ray (RT) atawa pamariksaan panoramik dina las numutkeun sarat proyék/API
• Laju kualifikasi las dirancang pikeun ngaleuwihan 99,5% ngaliwatan kontrol prosés jeung ulang -loop gawé

Perlakuan beungeut & palapis

• beberesih permukaan internal tur éksternal / blasting kana kelas palapis
• Sababaraha sistem palapis anti korosi sadia: 3PE/3LPE, FBE, epoxy, atawa sistem -proyek husus
• palapis adhesion sarta ketebalan dipariksa; uyah-ujian semprot / sepuh tiasa ngahontal langkung ageung atanapi sami sareng 1000 jam gumantung kana sistem
• Pipa bérés disayogikeun sareng tutup tungtung sareng nyirian pikeun transportasi sareng instalasi lapangan

Pikeun seueur proyék, patarosan anu kahiji henteu "ukuranana anu sayogi", tapijenis pipa nu cocog: LSAW, SSAW atanapi ERW. Octal aub dina sagala tilu, tapi aya alesan jelas naha désainer jeung boga ngahaja milihpipa baja LSAWdina kasus nu tangtu.

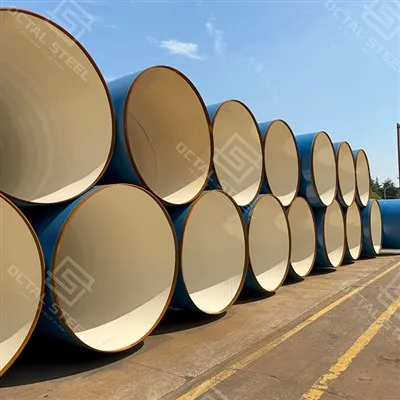

LSAW vs SSAW (dilas spiral)

SSAW (spiral dilas) pipe jalan ogé pikeungaris cai tekanan handap ka sedeng jeung sababaraha pipelines onshoredimana biaya mangrupikeun supir utama. Sanajan kitu, loba-pipa transmisi tekanan tinggi, pameuntasan walungan, pipa lepas pantai sareng tumpukan strukturalanu dieusian salakuLSAWsabab:

• étakelim las lempeng, leuwih gampang pikeun nalungtik tur cocog pikeun AUT jeung mékanika narekahan;
• ketebalan témbok beurat (nepi ka 40-75 mm) leuwih praktis tina piring ti spiral;
• sababarahaKodeu desain sareng spésifikasi klien ngawatesan atanapi ngaluarkeun las spiraldi -daérah konsékuansi luhur.

Hasilna, proyék API 5L nu nelepon pikeunX60–X80 sareng CVN / DWTT sareng HIC pilihansering mungkas nganggolempeng -jahitan LSAWpikeun bagian kritis, sanajan SSAW diwenangkeun nguap.

LSAW vs ERW (tahanan listrik dilas)

ERW geus ilahar pikeundiaméterna leutik sarta sedengdina jaringan distribusi, casing jeung karya struktural umum. Sakali OD naek di luhur kasarna400–508 mmsarta ketebalan témbok jadi heavier, paling boga pindah kapiring -basis LSAWsabab:

• étainput panas, bentuk las sarta aksés NDTdina jahitan SAW leuwih cocog pikeun -dinding kandel, badag-pipa diaméterna;
• syarat API 5L PSL2 jeung tés tambahan(DWTT, CTOD, jsb) leuwih gampang papanggih jeung dokumén dina pelat -seams longitudinal;
• pikeuntumpukan jeung tubular struktural, Kombinasi ketebalan témbok, kontrol ovality na straightness ni'mat LSAW.

Pikeun konsumén Octal, ieu biasana hartosna:ERWpikeun liang leutik,SSAWdimana low / tekanan sedeng jeung ongkos ngadominasi, jeungLSAWdimana wae garis atawa strukturkonsékuansi luhur, tekanan tinggi atawa tunduk kana ulasan -pihak katilu anu ketat.

Nalika anjeun mesenLSAW pipa baja dilas, Anjeun teu ngan meuli baja ku ton. Anjeun meuli kamampuhan pikeuncocog gambar, lulus AUT jeung inspeksi pihak katilu -, sarta tetep konstruksi on jadwal.
Diaméterna -Octal Pipe soranganpabrik LSAW di Cinadisetél di sabudeureun persis titik ieu, jadi jalan jalan pipa jeung yayasan proyék sabenerna ngajalankeun.

Ti Meuli Kasalempang Naon Octal Pipe delivers

Naon Nangtung Tukangeun Ieu dina Octal Pipe Mill

fasilitas LSAW Octal Pipe urang nyaetadedicated ka badag, lempeng -pipa jahitan, lain campuran leutik -bengkel bore. Jandéla produksi - ilaharnaOD 400–1626 mm, témbok 8–50+ mm, dina API 5L B–X80 jeung sasmita struktural nu cocog- diwangun dina kasus pamakean nyata:batang jeung jalur ngumpul, gas kota, transmisi cai, jaket, tumpukan jeung pipa beurat-anggota rak. Éta hartosna spésifikasi anjeun biasana digolongkeun dina "titik amis" pabrik, tibatan dipaksa kana naon anu tiasa dilakukeun ku alat.

Tukangeun merekPipa oktal, aya hiji garis anu diwangun pikeun ngalakukeun hal anu sarua katuhu, deui jeung deui:

• Ujung pelat CNC-panggilingan sareng pra-{1}}bending tanpa dijagamasihan bersih, alur weld repeatable, ku kituna unggal kelim longitudinal dimimitian ti géométri sarua.
• Las tack otomatis sareng stasiun SAW internal / éksternaljaga gabungan sajajar sareng input panas dina kontrol, ngirangan panyesuaian manual sareng kabiasaan las anu teu kaduga.
• On-garis UT of seams tambah pinuh-uji hidrostatik panjangmastikeun yén ukur pipa kalawan integritas weld verifiable ninggalkeun gilinding jeung asupkeun proyek Anjeun.

Sistem kualitas tukangeun ieu saluyu sarengSyarat gaya ISO 9001 sareng API-, dirojong ku lisensi nasional pikeun -pabrikasi pipa sareng palapis, sareng sertifikasi produk sapertosAPI 5Ldimana diperlukeun. Dina prakték, éta hartina anjeun nampibuku data terstruktur– Ringkesan MTC, NDT jeung hydrotest, log coating – dina format nu cocog pikeun pipa internasional jeung proyék yayasan, tinimbang laporan leupas anjeun kudu -mengatur sorangan.

Tungtungna, cara Octal Pipe jalan kalawan gilinding téhproyek-berorientasi, lain ngan ngagiling-output-oriented. Urang nyambungkeun produksi LSAW, coating, inspeksi pihak katilu - jeung angkutan laut kana hiji jadwal, sarta kami nyarita duanana "basa proyék" jeung "basa pabrik". Pikeun anjeun salaku pembeli, hasilna étaOctal Pipe LSAW jalur pipa jeung tumpukananjog di situssiap weld, ngajalankeun tur masang, Dirojong ku dokuméntasi jeung kontrol prosés nu cocog naon tim proyék anjeun sarta klien tungtung sabenerna nyangka.

Milih hiji Supplier Pipa LSAW di Cina

Lamun nuju sourcingPipa LSAW ti Cina, resiko sabenerna lain "bisa nyieun pipa" - éta naha supplier bisa nganteurkeun acomparable, wengkuan auditable(ngabentuk jalur + inspeksi + traceability + ékspor packing) ku kituna panarimaan anjeun sarta proyék QA teu meunang nyangkut dina bukti leungit. DiPipa oktal, urang ngajalankeun suplai LSAW salakupakét kontrol -adaan: base pipe kana standar maréntahkeun, inspeksi ditahan titik Blok ka ITP Anjeun, sarta idéntifikasi kiriman nu gudang Anjeun bisa reconcile gancang.

• Kemasan ékspor anu cocog sareng realitas penanganan: Kanggo -pengiriman jarak jauh/ékspor, tangtoskeun panyalindungan tungtung, panangtayungan ujung/bevel, titik angkat, sareng bungkusan anu layak laut supados henteu aya karusakan antara pabrik, palabuhan, sareng halaman.
• Cina -kauntungan koordinasi lokal: Lamun anjeun kebat pipe + beveling + coating / packing handapeun hiji PO, gerakan darat jeung ulang -lengkah penanganan ngurangan - nu mindeng lumangsung karuksakan bevel, kontaminasi ID, sarta sela paperwork lumangsung.
• wengkuan inspeksi las dijieun comparable: Tulis UT / syarat RT salakumétode + sinyalna + dadasar ditampa; lain dua"Cina LSAW pipe suppliers"Tiasa ngadugikeun kelas anu sami sareng kiriman pamariksaan anu béda-béda.

Naon anu anjeun tampa nalika ditetepkeun dina PO/ITP: MTC/CMTR (EN 10204 3.1/3.2), laporan NDT (metode/liputan/katampi/hasil), catetan hydrotest (tekanan/tahan/hasil), laporan dimensi, jeung daptar packing/marking dihijikeun kana pipe/bundle ID (file digital sadia lamun dipénta).

Wewengkon Aplikasi konci



Pangrojong struktural sareng yayasan



Saluareun angkutan murni, pipa Octal LSAW loba dipaké salakubaja struktural: dasar laut jeung deukeut -sisitumpukan, suku jaket, tumpukan rok, lumba-lumba, dermaga sareng témbok dermaga, dermaga sasak sareng pipa beurat-kolom rak. Kombinasi ketebalan témbok dumasar pelat - jeung straightness dikawasa nyadiakeun kakuatan compressive jeung résistansi bending diperlukeun pikeun nyetir, grouting jeung long-loading siklik.

Transmisi sareng ngumpulkeun cairan sareng gas



Oktal LSAW pipe dipaké pikeun-jarak jauh jeung pipa régionalmawa minyak atah, produk olahan, gas alam, gas beunghar, cai anu dihasilkeun sarta multi{0}}kumpulan produk. Tembok beurat-, ukuran diaméterna - badag ngidinan désainer pikeun ngagabungkeunluhur ngaliwatan -nempatkeun kalawan kontrol tekanan stabil, bari documented CVN / DWTT / program HIC pilihan ngarojong duanana syarat jasa amis tur haseum.

Terminal, neundeun jeung loading infrastruktur



Diterminal minyak jeung kimia, tegalan tank jeung jetties loading, Oktal LSAW pipe dipaké pikeunjalur inlet/outlet, header manifold, jalur muat ka dermaga laut sareng sambungan SPM / pelampung. OD anu dikontrol, géométri bevel sareng kualitas coating ngabantosan ngirangan waktos -lokasi pas- sareng perbaikan lapisan, ku kituna tim konstruksi tiasa ngahijikeun tank, pompa sareng panangan beban kalayan langkung sakedik pangaluyuan lapangan.

Sistem pétrokimia sareng industri



Dikilang, komplek pétrokimia, pabrik LNG sareng unit pupuk, badag -bore pipa LSAW diterapkeun dinaflare na blowdown garis, headers tutuwuhan, tank tank manifolds, garis recovery uap na koridor utilitidimana diaméterna ngaleuwihan rentang seamless has. CocogAPI, ASTM jeung EN sasmita, ditambah pilihan palapis internal jeung éksternal, ngidinan hiji kulawarga LSAW pikeun nutupan -layanan tekanan tinggi, sedeng{1}}kalayan dokuméntasi jeung pamariksaan konsisten.



Nempo kasus proyék patali

klik di dieu

Konfigurasi Pipa Steel LSAW has ku Tipe Service

Pikeun -pipa konsékuansi luhur jeung yayasan, pembeli teu ngan butuh pabrik; aranjeunna peryogikontrol, traceability sarta rojongan gancang lamun hal mana anu salah. Octal Pipe ngawangun suplai LSAW na sabudeureun persis éta.

1. Filsafat "100% kontrol" - unggal léngkah kritis dipariksa

Gantina sampling sababaraha lembar jeung nelepon deui alus, ngagiling LSAW urang ngajalankeun asalapan{0}}skéma kontrol 100%.ti bahan baku pikeun packing:

Pikeun anjeun, ieu ngandung harti yén naon waé potongan anu dicandak ku pamilik atanapi -pihak inspektur pihak katilu, ayajalan satapak test lengkep balik eta, tinimbang sela dina rékaman.

2. Digital, garis otomatis pikeun kualitas weld repeatable

Garis produksi kami dirancang pikeun nyandak saloba acak-gancang kaluar tina las kelim sareng ngabentuk:

• Pinuh digital, garis produksi networked- Unit konci kayaning UT, panggilingan ujung, ngabentuk, las, ngembangna na hydrotest aya dina monitoring sentral, jadi parameter prosés bisa disusud deui ka unggal pipe individu.
• Ganda-beuleum{1}}arc welding kalawan online phased-array UT– saatos las SAW internal sareng éksternal, unggal kelim langsung dipariksa ku uji ultrasonik online sareng pamariksaan sinar X{0}}titik. Parameter las sareng hasil dirékam sapinuhna, ngajaga laju perbaikan anu handap pisan sareng ngamungkinkeun -pangheulana lulus katampi las pikeun ngahontal99.99%.
• Ékspansi mékanik -lengkep- unggal pipa mechanically dimekarkeun sanggeus las, nu evens kaluar stresses residual sarta ngaronjatkeun roundness na straightness. Hal ieu ngajadikeun médan bending, girth las sarta tihang nyetir leuwih bisa diprediksi.
• CNAS-rojongan laboratorium akreditasi– kabéh program ékspérimén jeung kualifikasi prosedur (CVN, DWTT, HIC / SSC, jsb.) dilaksanakeun di -laboratorium akreditasi nasional, jadi data tés bisa ditarima di proyék internasional tanpa -uji ulang.

hasilna nyaeta kabiasaan kelim tinaOktal Pipa LSAWhenteu masalah nasib:pipa tina ukuran sarua jeung kelas kalakuanana konsisténdi las, NDT sarta jasa.

3. Sistim Service diwangun sabudeureun proyék, teu ngan pesenan

Kontrol di gilinding ngan solves satengah tina masalah. Octal Pipe ogé ngajalankeun modél jasa anu nuturkeun wirahma proyék nyata:

• Pangolahan kustomisasi luhur-luhureun- urang tiasa nganteurkeun pipa LSAWpotong panjangna proyek, tos-bevelled, ditandaan, jeung bukaan atawa leungeun baju geus disiapkeunnurutkeun gambar, jadi bahan datang ka loka deukeut "siap weld / siap ngajalankeun" teu sakumaha semi{0}}stok rengse nu perlu beurat ulang -karya.
• Hapus masalah-komitmen réspon- Sakali masalah produk dikonfirmasi, kami tujuanana janten dina situs48 jam pikeun proyék-proyék domestik jeung dina 96 jam pikeun proyék-proyék luar negeri, atawa atur mitra lokal/pihak -katilu dipercaya pikeun mantuan. Tujuanana nyaéta pikeun ngabantosan anjeun ngaidentipikasi akar sabab sareng satuju solusi praktis gancang, sanés ngan ukur tukeur email.
• 24/7 rojongan teknis ku tim ngalaman- Penjualan, teknis, QA sareng staf logistik damel salaku hiji tim proyék. Aranjeunna terangAPI 5L, GB / T 9711, ASTM A671 / A672 sareng syarat régionaldi Wétan Tengah, Asia Tenggara, Afrika jeung pasar séjén, sarta bisa bendera klausa nu boga atawa pengawas biasana difokuskeun saméméh maranéhna jadi masalah.

Pikeun EPC sareng tim pengadaan,Pipa oktalkituna teu ngan ngaran dina sertipikat ngagiling, tapi supplier nu ngagabungkeun:

• 100% produksi LSAW dikawasa,
• bisa dilacak, audit{0}}dokumentasi siap, jeung
• rojongan proyék responsifnalika anjeun peryogi bantosan dina situs.

Kontak ayeuna

Masalah umum

Q1: Naon pipa baja LSAW?

A: Pipa baja LSAW (Longitudinal Submerged Arc Welded pipe)nyaéta pipa las -diaméterna badag nu dijieun tina plat ku JCOE/UOE ngabentuk jeung las SAW dua kali -sisi. Ieu utamana dipaké pikeun-tekanan luhur minyak, gas jeung pipa transmisi cai jeung tumpukan struktural.

Q2: Naon ukuran pipa LSAW has sareng rentang ketebalan témbok?

A: suplai oktalPipa LSAWdina ukuran hasOD 400–1626 mmkalawanketebalan témbok 6-75 mm, dina panjang tunggal sabudeureun6.5–12.6 m, ngawengku lolobanabadag -pipa garis diaméterna jeung tumpukansarat.

Q3: Naon bedana pipa LSAW sareng pipa SSAW / ERW?

A: Pipa LSAWboga akeliman SAW longitudinal lempengdijieun tina piring, cocog pikeundiaméterna badag, témbok beurat jeung -tekanan / luhur{1}}garis konsékuansi. SSAWboga kelim spiral sarta mindeng dipaké pikeun -tekanan, biaya{1}}garis sénsitip;ERWutamana pikeundiaméterna leutik sarta sedeng.

Q4: Mana standar jeung sasmita teu Octal API 5L LSAW garis pipe sasuai jeung?

A: OktalPipa jalur API 5L LSAWdihasilkeun pikeunAPI 5L PSL1 / PSL2, GB/T 9711 jeung ISO 3183, dina sasmitaL245 / B nepi ka L690 / X100, jeungEN 10204 3.1 / 3.2 sertipikat sareng rékaman NDT / hydrotest lengkepdina pamundut.
